詳細介紹

用途和特點
圓形百葉式蝶閥與電動電執行機構配套廣泛應用于建材、治金、礦山、電力等生產過程，能自動控制或手動控制調節管路中介質流量之用。蝶瓣采用百葉多軸體結構，液體均勻　，啟閉力均勻，動作靈敏，性能可靠。

主要技術參數

公稱壓力PN	0.05MPa	泄漏率	≤3%
適用溫度	-30℃～350℃	介質流量	≤25m/s
適用介質	粉塵、含塵氣體

電動圓形百葉式調節蝶閥主要外形連接尺寸

DN	D1	D	L	L1	H1	H	b	Z-Фd
500	555	600	220	300	900	1270	8	208
600	655	700	220	300	950	1370	10	208
700	755	800	240	300	1000	1470	10	208
800	870	930	240	365	1120	1670	10	24-23
900	970	1030	260	365	1170	1740	12	24-23
1000	1070	1130	260	365	1220	1840	12	28-23
1120	1190	1250	280	420	1430	2110	12	28-23
1250	1320	1380	280	420	1495	2240	14	32-23
1400	1470	1530	300	420	1570	2390	14	36-23
1600	1670	1730	320	450	1745	3660	14	40-23
1800	1870	1930	340	450	1845	2860	16	44-23
2000	2070	2130	360	450	1945	3060	16	48-23
2240	2310	2370	380	480	2095	3330	18	48-23
2500	2570	2630	420	480	2225	3590	18	52-23
2800	2870	2930	440	480	2375	3890	18	60-23
3000	3070	3130	460	480	2475	4090	18	60-23

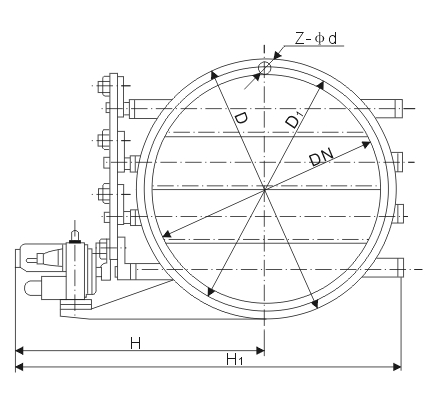

產品尺寸

溫馨提示：“電動圓形百葉式調節蝶閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
